Linux - DHCP (Dynamic Host Configuration Protocol)







DHCP란?

클라이언트 컴퓨터나 다른 TCP/IP 기반 네트워크 장치에 IP 주소를 제공하는 서비스

IP와 함께 라우터(G/W주소), DNS서버주소와 같은 네트워크 리소스와 연결할 수 있도록 옵션 제공

DHCP 클라이언트에 특정기간 IP를 임대하여 갱신을 요청하는 경우 IP주소를 갱신

특정 컴퓨터나 장치에 IP주소 예약이 가능하다(고정IP)

Port 번호는 Server(UDP:67), Client(UDP:68) 사용한다.

[DHCP 주소 임대 과정]

DHCP Discover	Client to server 주소를 요청
DHCP Offer	Server to client 사용받을 주소를 제공
DHCP Request	Client to server 제공받는 주소 사용을 승인
DHCP ACK	Server to client 주소 사용 승인

서버에서 dhcp 서비스 설치
# yum -y install dhcp-*

# systemctl start dhcpd





사전작업을 해주자

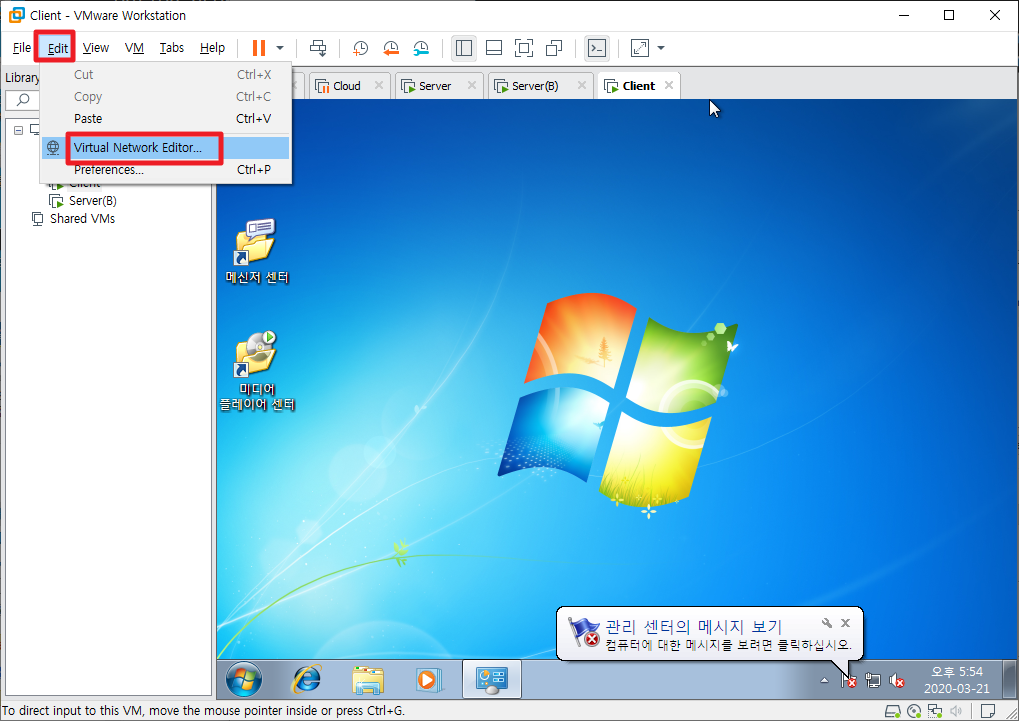

Edit - Virtual Network Editor





Change Setting 클릭



VMnet8 선택 후

붉은 박스 체크해제



다시 Putty



dhcp 설정파일
# ls -ld /etc/dhcp/dhcpd.conf



# vi /etc/dhcp/dhcpd.conf
열어서 맨 아래 줄에 내용 추가

subnet 192.168.131.0 netmask 255.255.255.0 {

range 192.168.131.50 192.168.131.90;
option routers 192.168.131.2;
option domain-name-servers 168.126.63.1;
option broadcast-address 192.168.131.255;
max-lease-time 7200;

}

range 192.168.131.50 192.168.131.90;
50~100번까지 클라이언트한테 부여하겠다는 명시



변경사항 적용

#systemctl restart dhcpd

# systemctl enable dhcpd
# firewall-cmd --permanent --add-service=dhcp
# firewall-cmd --reload

option routers 192.168.131.2
게이트웨이 주소

option domain-name-servers 168.126.63.1;
DNS 서버 주소

max-lease-time 7200;
임대 시간 (7200초, 약 2시간)

변경설정 적용
# systemctl start dhcpd

서비스 자동시작 등록
# systemctl enable dhcpd

확인
# netstat -anp | grep dhcp

방화벽 규칙 추가
# firewall-cmd --permanent --add-service=dhcp

Failover 구성하기위해 tcp로 하나 더 설정
# firewall-cmd --permanent --add-port=647/tcp

적용
# firewall-cmd --reload

확인
# firewall-cmd --list-all



(Wireshark 프로그램이 필요하다.)
이제
vmnet8에서 다니는 패킷을 확인하기위해
Wireshark에서 vmnet8 더블클릭



필터링에서 bootp 검색(dhcp의 조상. dhcp를 보기위해서 bootp를 하면된다. Wireshark버전이 4이기때문. 5면 그냥 dhcp)

Client(윈도우)
윈도우+r

ncpa.cpl





로컬영역 - 속성 - ipv4 - 자동,자동으로 변경 - 확인 - 확인 - 닫기



Wireshark로 와서
DHCP 임대과정을 볼수있다.

여기서는 192.168.131.50 라는 주소를 할당받은 것을 확인할 수 있다.



위에서 정해준 범위내에서 받은 것이다.

다시 client의 cmd에서 ipconfig 하면
위에서 설정한 dhcpd의 ip 설정대로 나온다.





(/윈도우명령어/)

할당 받은 ip 반납
ipconfig /release



할당 받은 ip 재할당
ipconfig /renew



임대받은 정보확인
# cat /var/lib/dhcpd/dhcpd.leases

----------------------------------------------------------------

예약 ip설정(고정ip)
물리적 주소를 사용한다.(NIC 번호)

client 에서 ipconfig /all 하고 물리적 주소 확인.



마우스 우클릭해서 '표시' 누르고 드래그
00-0C-29-B7-16-C1
하고 다시 우클릭하면 복사된 것.
이 물리적 주소는 따로 메모해놓자.

(윈도우에서는 MAC주소 필드 구분을 '-'로 하지만
리눅스에서는 ':' 콜론으로 사용한다. 변경해주자
메모장에서 ctrl+h 하고 찾을내용에 '-', 바꿀내용에 ':' 하고 모두 바꾸기)

00:0C:29:B7:16:C1


Server로 와서
# vi /etc/dhcp/dhcpd.conf
맨아래줄에 아래내용 추가



host Client {
        hardware ethernet 00:0C:29:B7:16:C1;
        fixed-address 192.168.131.60;
}

(예약작업은 같은 형식으로 여러개 해줄 수 있다.)


host Client  - Client는 예약이름(자유)

NIC 물리적 주소 명시
hardware ethernet 00:0C:29:B7:16:C1;

60번 ip를 무조건 사용하도록 고정.
fixed-address 192.168.131.60;

저장하고 나감. wq

변경사항 적용
# systemctl restart dhcpd


다시 client로와서
ipconfig /release
ipconfig /renew

결과값에 60번으로 고정된 것 확인.



하지만 DHCP를 이용하면

다른 작업을 할 때 매번 IP를 확인하고 변경해야 하므로

다시 원래대로 고정 IP로 설정해주자













여기까지 DHCP 에 대한 설명이 끝났다.
